Reparatie kachelventilator regelaar
Deze regelaar zit alleen in auto's voorzien van een ACC unit.
Uitbouw regelaar

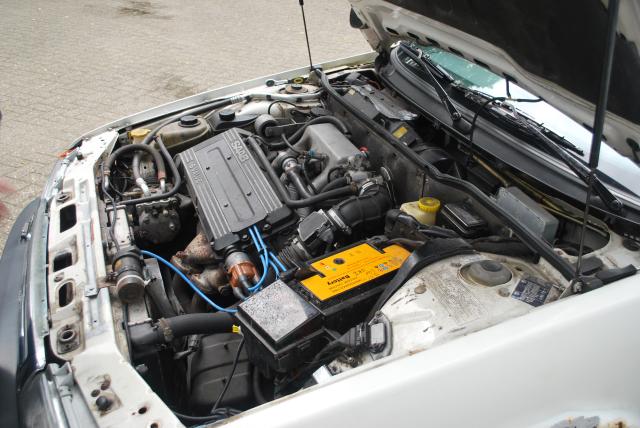

De regelaar bevind zich in het z.g. aquarium open dit eerst

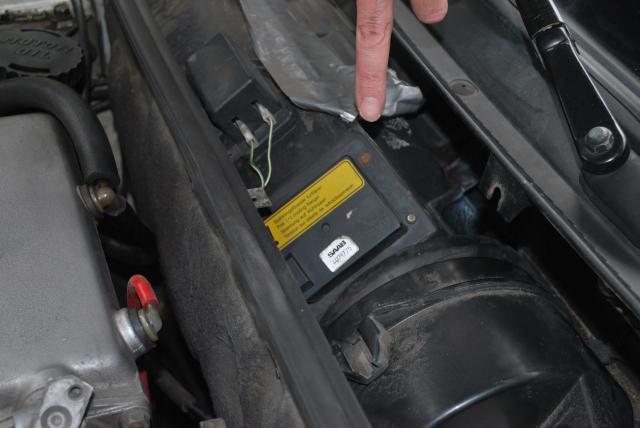

de regelaar zie je direct zitten

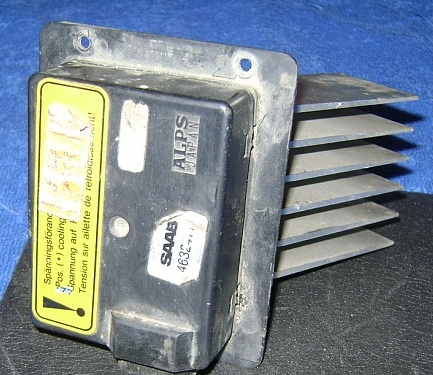

Bouw de regelaar uit en neem deze mee naar binnen
Demontage regelaar
Klik het kapje er met een platteschroevendraaier af.
Storing ventilator werkt niet:

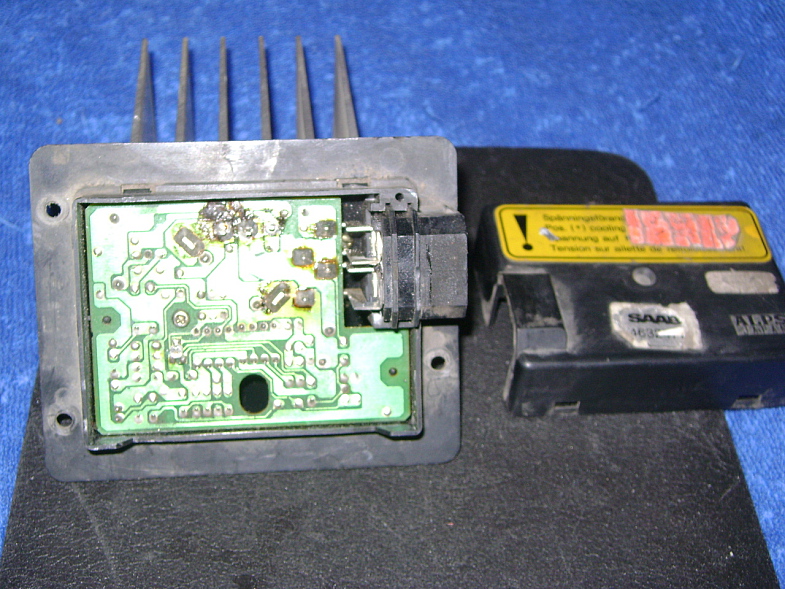

Een gecorrodeerde connector kan de oorzaak zijn dat de ventilator niet draait, controleer ook de soldeerpunten.
Is dit in orde ga dan door het volgende punt.

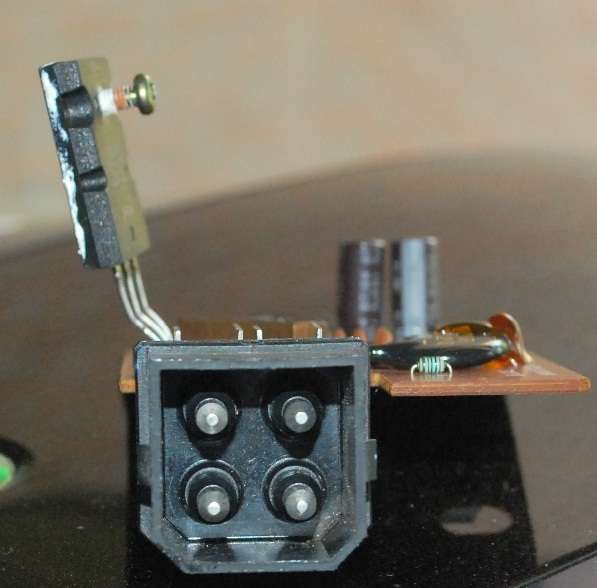

Voorbeeld van een niet gecorrodeerde connector.
Storing: ventilator draait alleen op vol vermogen of niet

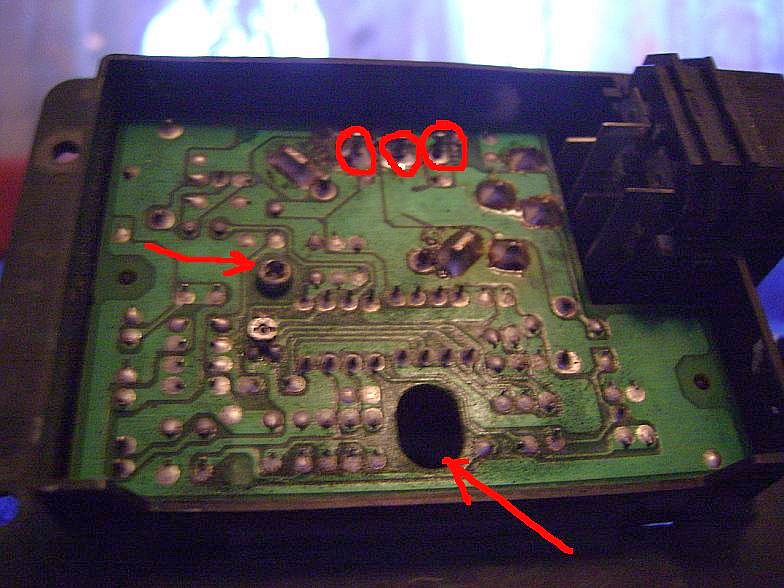

Draai de schroeven die met een pijltje zijn aangegeven los. De omcirkelingen zijn de transistor pootjes.

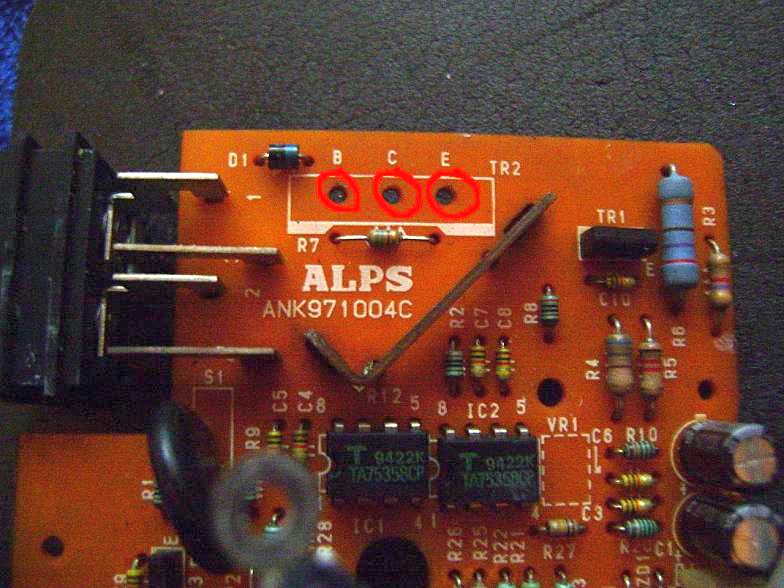

Soldeer tr2 2sd1525 los
Waarschijnlijke reden: de 2sd1525 (NPN Darlington 100V 30A) zit los of deze is defect als:
- C-E en/of E-C een waarde van heeft 0 met de digitale meter in diode stand wordt gemeten.
- B-E een waarde heeft die kleiner is dan 400.
- B-C een waarde heeft die kleiner is dan 400.

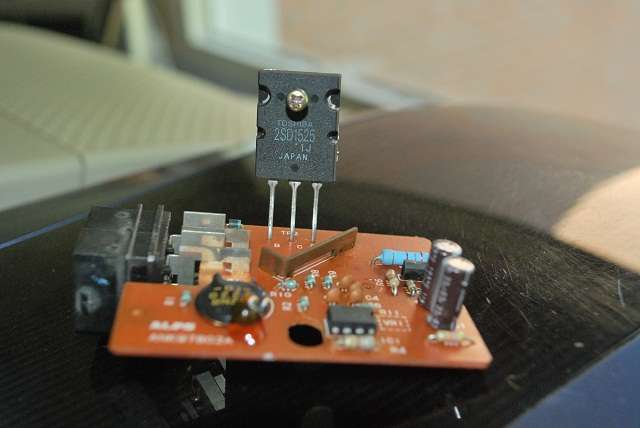

Montage nieuwe transistor

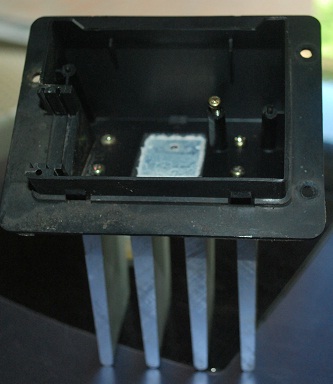

Breng siliconenpasta aan op het koelvlak en soldeer de nieuwe transistor op zijn plaats.
Siliconen pasta.

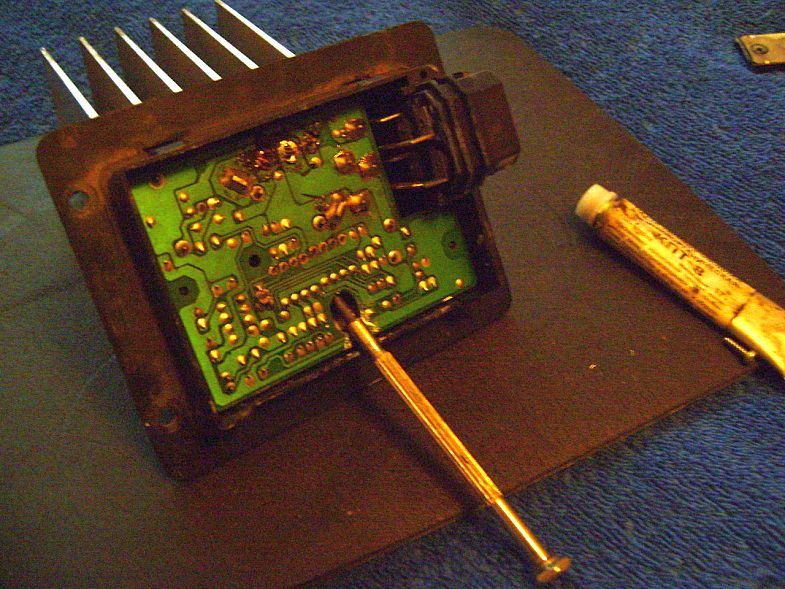

Plaats het printje weer terug en schroef de transistor en het printje weer vast.
Plaats het geheel terug en test het
